Longueur Focale d'un Objectif

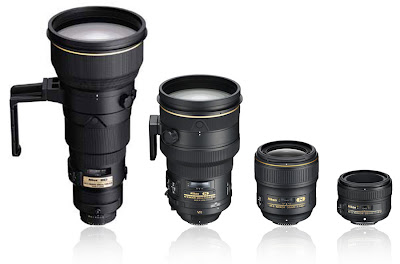

longueur-focale-objectif-gamme


La longueur focale d'un objectif est une caractéristique essentielle qui va définir le grossissement de l’objectif (à quel point la photo est cadrée large). Afin de savoir choisir quelle focale utiliser, nous regarderons:
  • Le champ de vision induit par la longueur focale
  • L'influence de la taille du capteur / la notion de focale équivalente
  • Les cas d'utilisation des différents types d'objectifs

Calculateur en fin d'article:
  • Calcul des champs de vision et des dimensions de la scène capturée
  • Représentation graphique des phénomènes optiques





Résumé de l'article


Qu’est-ce que la longueur focale d’un objectif ?
Par définition, c’est la distance entre le capteur et le foyer focale de l’objectif. Elle s’exprime en mm.

Quelles sont les types de focales ?
Les grands angles (12-35mm) pour les paysages
Les focales moyennes (35-85mm) pour les scènes courantes
Les téléobjectifs (85-300mm, voir plus) lorsqu’il faut zoomer

Que change la longueur focale ?
Si l’on compare une longue focale à une plus courte : les champs de vision sont plus étroits, la profondeur de champ est plus petite, la déformation de l’image est moins prononcée.

Comment calculer les champs de visions ?
Champ horizontal = 2×arctan(largeur du capteur2×focale)
Champ vertical = 2×arctan(hauteur du capteur2×focale)

Qu’est-ce que la focale équivalente ?
La focale équivalente donne les mêmes champs de vision sur un capteur non full frame que la focale normale sur un capteur plein format.
focale équivalente = k x focale
(k = crop factor = taille du capteurtaille d'un capteur full frame)





Simulateur




Longueur focale et champ de vision


La longueur focale s’exprime en mm, elle correspond à la distance entre le capteur et le foyer optique de l'objectif.
Elle va définir les champs de vision horizontal et vertical de l'objectif et donc les dimensions de la scène qui sera photographiée.

Avant de vous plonger dans les détails théoriques, vous pouvez déjà vous faire une idée avec le simulateur de focale de Nikon.


Représentation des angles de vision


Le schéma ci dessous représente un capteur, une longueur focale et les dimensions d'une scène photographiés

longueur-focale-objectif-champ-vision
Angles de champ d'un objectif

Avec:
  • f: valeur de la longueur focale
  • d: distance entre la scène photographiée et le foyer optique
  • θv: champ de vision vertical
  • θh: champ de vision horizontal

On a:
  • θh= 2×arctan(largeur du capteur2×f)
  • θv= 2×arctan(hauteur du capteur2×f)
  • largeur de la scène = largeur du capteur×df
  • hauteur de la scène = hauteur du capteur×df

Ainsi, le champ de vision est inversement proportionnel à la valeur de la focale, plus f est grand et plus le champ de vision est étroit (l'image est "zoomée").


Influence de longueur focale sur le champ de vision


Dans l'illustration suivant une même scène est photographiée du même endroit mais avec des longueurs focales différentes:
angles de champs differentes focales
Une même scène photographiée à différentes longueurs focales


On constate que:
  • Lorsque la focale augmente le champ de vision diminue: on "zoom"
  • Lorsque la focale diminue le champ de vision augmente: on "dé-zoom"



Influence de la taille du capteur sur le champ de vision


On l'a vu avec les formules d'angle de champ: la taille du capteur influence le champ de vision d'un objectif.
Dans l'illustration suivante une même longueur focale est utilisée:

taille du capteur et angles de champs
Pour une même longueur focale un capteur plus petit a un champ de vision plus petit


On voit que:
  • Lorsque la taille du capteur augmente le champ de vision augmente, la longueur focale semble plus courte
  • Lorsque la taille du capteur diminue le champ de vision diminue, la longueur focale semble plus longue
C'est pourquoi lorsque l'on utilise une même longueur focale sur un capteur aps-c elle semble plus longue qu'avec un capteur full frame.



Longueur focale équivalente


On a vu que le champ de vision dépend de la taille du capteur.
Pour un appareil non Full Frame il est pratique de ramener la valeur de la focale à sa valeur équivalente en 24x36, c'est à dire la longueur focale qui donne le même champ de vision sur un appareil plein format.

Le calcul est simple, on choisit une dimension du capteur (largeur, hauteur ou diagonale, cela ne change rien) et on applique la formule:

focale équivalente=focale×dimension en plein formatdimension du capteur


la valeur dimension en plein format / dimension du capteur est appelée crop factor, les valeurs usuelles sont les suivantes:
  • Full frame: 1 (normal..)
  • APS-H: 1.25
  • APS-C: 1.5 chez Nikon et 1.6 chez Canon
  • CX: 2.7
  • 1/1.7in: 4.7
ainsi, chez Nikon, un 50mm devient un 75mm en APS-C, 135mm en CX et 235mm en 1/1.7in.

Prenons le cas d'un compact, le canon S100 pour l'exemple. Il est marqué 5.2mm-26mm sur son objectif, le capteur est un 1/1.7", sa plage focale équivalente est donc 24mm-122mm.

Ceci permet notamment aux possesseurs d'appareil APS-C d'utiliser des objectifs prévus pour Full Frame et d'avoir une focale 1,5x plus grande que d'origine, ce qui est pratique quand on connait les prix des téléobjectifs..



Utilisation des différentes longueurs focales



Photos differents types objectifs
Chaque type d'objectif est adapté à une situation


Ci dessous les principaux das d'utilisation de trois familles de focales.

  • [12-35mm] grand angle:
    • Pour les paysages ou les photos d'architecture
    • Attention, les grands angles entraînent de fortes modifications des perspectives lorsque l'on est pas parfaitement en face du sujet
  • [35-85mm] angle moyen:
  • [85mm-300mm, voir plus] téléobjectif
    • Du gros zoom pour photographier des animaux dans la nature, des sportifs dans un stade ou des stars à leur sortie de cure de désintox et vendre les clichés à Closer.



Autres considérations


Longueur focale et profondeur de champ


Si vous jetez un œil aux formules de calcul de profondeur de champ vous vous rendrez compte que, à une même distance de mise au point, la pdc diminue lorsque la longueur focale augmente.

Par exemple en full frame, à une ouverture de f/4 et une distance de map de 4m la pdc vaut 4.2m avec un 24mm, 72cm avec un 50mm et 4cm avec un 200mm.

Attention: à cadrage équivalent (et même ouverture) la pdc est la même quelque soit la focale ! en effet il faudra se rapprocher avec un grand angle et s’éloigner avec un téléobjectif, in-fine la profondeur de champ sera similaire.


Déformations et perspectives


Une focale courte exagère les perspectives: ce qui est proche semble encore plus proche et ce qui est loin semble encore plus loin.
A l'inverse, une focale longue "aplatit" l'image, la sensation de profondeur est beaucoup moins marquée.

Dans l'exemple ci dessous 4 valeurs de focales ont été utilisées, le cadrage est le même: il a fallut s’éloigner du sujet à mesure que la focale augmentait:

focales courtes et longues meme cadrage effet perspective
Une focale courte déforme l'image, une focale longue l’aplatit

et on comprendra facilement pourquoi les focales courtes ne sont pas souvent utilisées dans les portraits.


"Zoom" / facteur de grossissement


Cette notion est utile pour les objectif à focale variable: c'est le rapport entre la plus longue et la plus courte focale.
Dans l'exemple du Canon s100: 122mm/24mm = 5, le vendeur de la Fnac vous parlera de zoom x 5.



Calculateur


Le calculateur ci dessous permet de modifier:
  • le type de capteur
  • le type d'objectif
  • la longueur focale
  • la distance de la scène photographiée

Il calcul ensuite:
  • la focale équivalente
  • les champs de vision
  • les dimensions de la scène photographiée

Finalement, un schéma illustre ce qui se passe d'un point de vue optique.


Calcul des champs d'un objectif

Capteur:
Type d'objectif:
Focale (mm):
Distance de la scène photographiée (m):
focale équivalente =
angle horizontal =
angle vertical =
largeur de la scène =
hauteur de la scène =



Représentation du système optique (vue de dessus):
